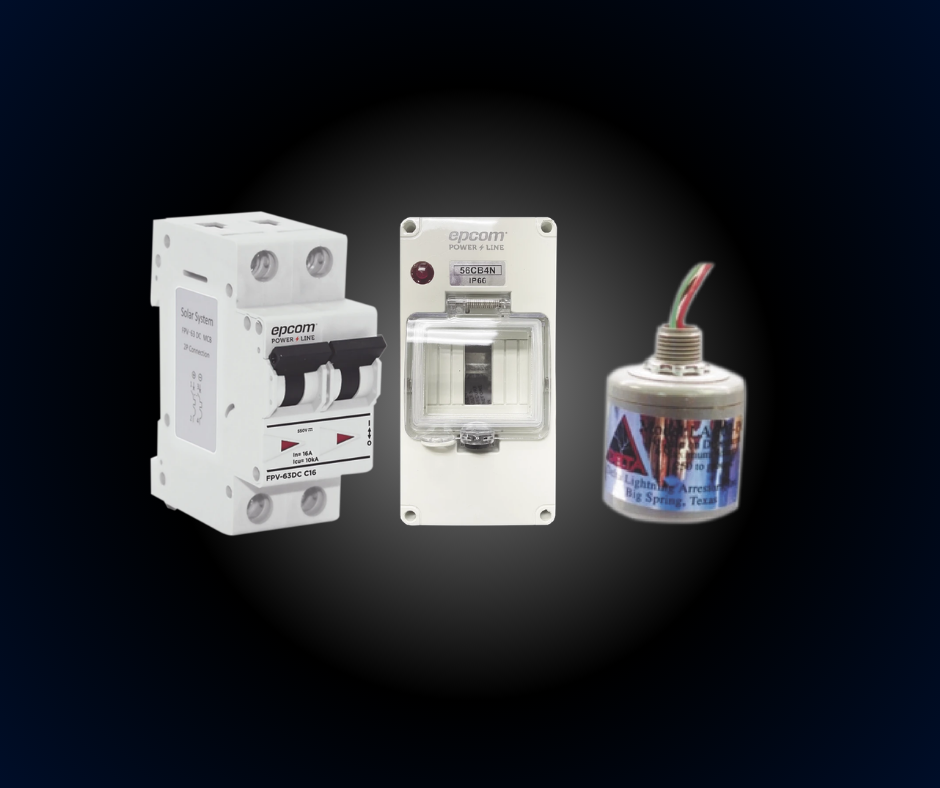

KIT DE CENTRO DE CARGA PARA CORRIENTE DIRECTA
El uso del KIT es recomendado en sistemas fotovoltaicos para protección de corriente directa, su principal aplicación son los sistemas de interconexión entre la cadena de paneles solares y el inversor central, la pastilla térmica es de 800 Vcc en 20 A de 2 polos, donde se pretende proteger el positivo y el negativo del arreglo.
Protector de Descargas Atmosféricas
- Respuesta en 5 nanosegundos a descargas atmosféricas
- Varistor de óxido de silicio para protección efectiva
- Instalación externa para máxima seguridad y rendimiento
- Expulsión de silicio bajo descarga intensa
- Protección contra picos de corriente eléctricos inesperados
- Diseñado para sistemas fotovoltaicos de 0-500 Vcc

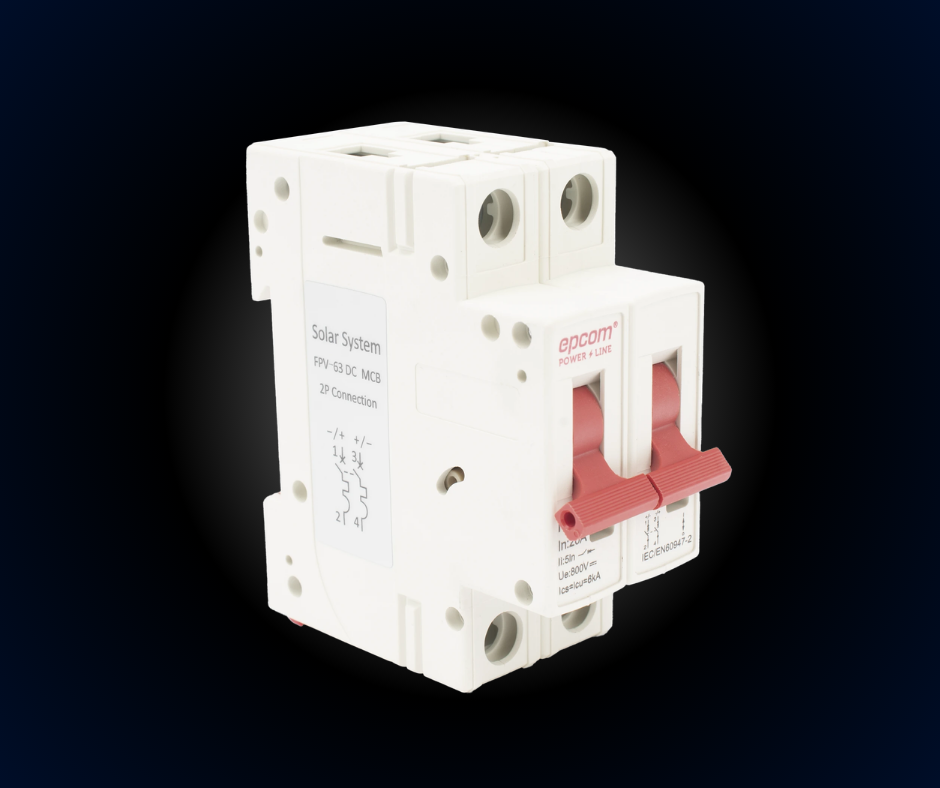

Protección Térmica/ Interruptor
- Voltaje operativo de 12V a 800V CC
- Corriente nominal de 20A para protección óptima
- Capacidad de ruptura máxima de 6 kA
- Curva tipo C, diseño termomagnético
- 20000 operaciones mecánicas promedio
- Tensión nominal de aislamiento de 1200V CC

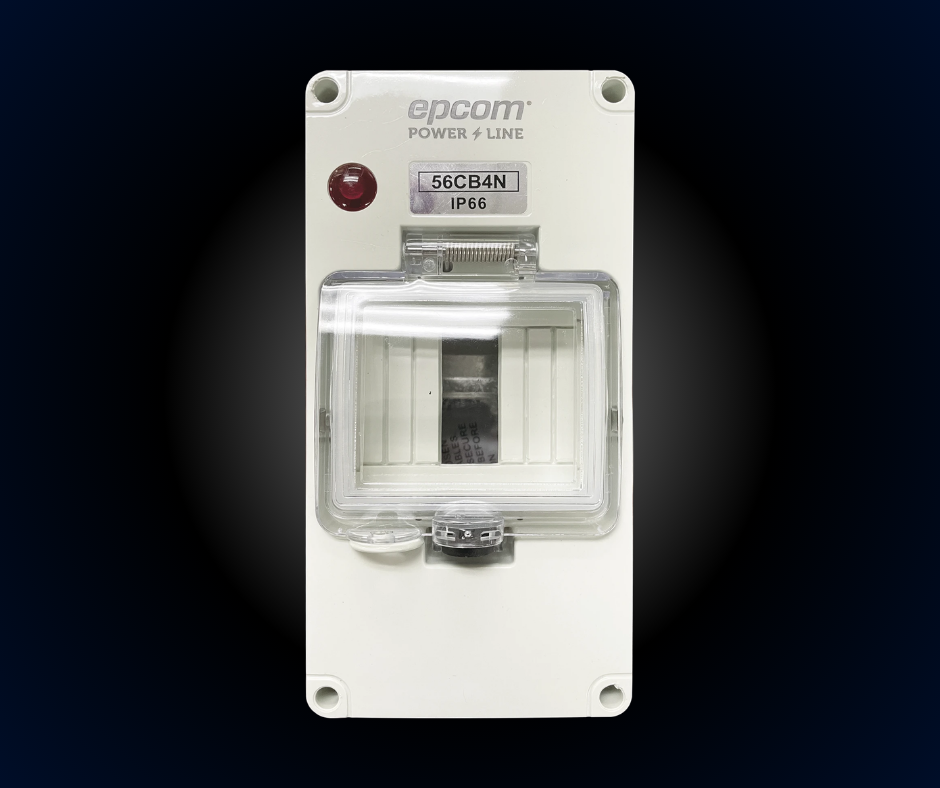

Gabinete Plástico para Exterior IP66
- Diseño específico para protectores térmicos DIN, hasta 2 unidades
- Protección IP66 contra polvo y agua, ideal exterior
- Entradas de cable superior e inferior para mayor versatilidad
- LED indicador de alimentación 220 VCA integrado
- Dimensiones compactas 194x95x95 mm para fácil instalación
- Incluye tubería 1 de 1′ y 2 de 3/4′
Funcionamiento
- Cuando exista una descarga atmosférica, el supresor recibirá el daño; cuando la descarga sea directa, de mayor intensidad que la indicada en la ficha técnica y tenga suficiente calor y tensión acumulada, el supresor abrirá un orificio de aproximadamente una pulgada en el inferior del bote y expulsará silicio caliente y trozos de plástico, realizando su máxima función de bloqueo y protegiendo el circuito. Instale el bote fuera del gabinete como muestran las imágenes.

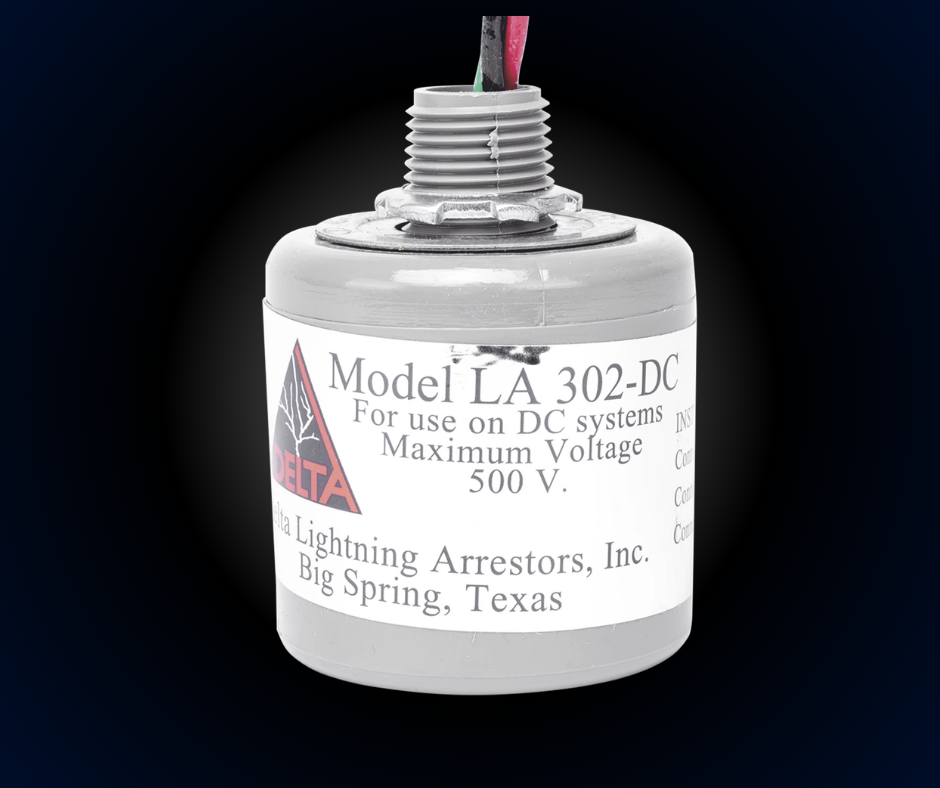

Uso recomendado del LA302DC
- Use este restrictor de picos de voltaje antes del regulador en su sistema fotovoltaico. Así evitará daños debido a picos de corriente originados por descargas eléctricas inesperadas.
- Varistor de Oxido Silicón
- Número ilimitado de protecciones
- Tiempo de respuesta 5 nanosegundos
